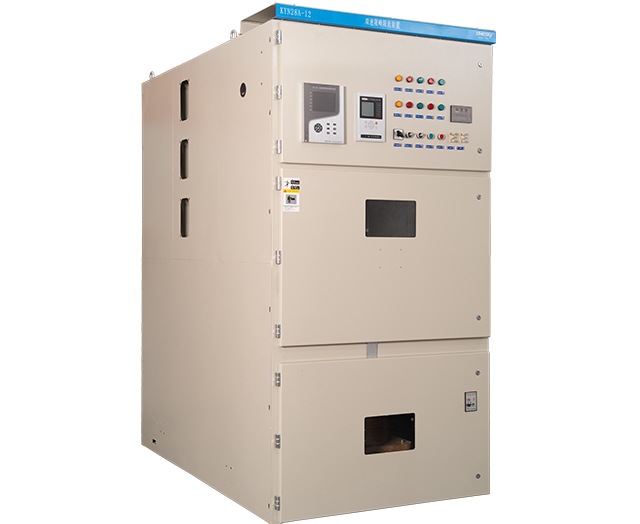

YTA-SXL-S 雙速限峰限流裝置首過零型詳情介紹

　　一、產品簡介

　　短路電流首個半波后故障電流限制器，可重復使用，基于雙速分相相控超高速真空斷路器，雙速限峰限流裝置首過零型可在短路電流一個過零點時開斷短路電流，可并聯限流電抗器，可作為快速解列的互聯裝置。能降低變電站投資，是解決短路電流最經濟有效的方案。

　　主要優勢：

　　可重復使用：采用雙速分相相控超高速真空斷路器可重復使用。

　　減少變電站投資：設備動穩定以及開斷能力要求降低。

　　性能可見證：出廠時可在真實短路條件下見證產品性能。

　　二、產品介紹

　　雙速限峰限流裝置-首過零型

　　工作原理：

　　系統正常運行時，SS1 并聯開關處于閉合狀態，開關流過工作電流。當系統發生短路事故時，控制器迅速判斷三相短路電流的首半波過零點，并在A、B、C三相短路電流首半波接近過零時，分別給 SS1 的A、B、C三相動作機構發出分閘指令，SS1 的A、B、C三相分別在該相短路電流首半波過零時開斷，并把短路電流轉移至限流支路，完成短路電流限制。

　　系統發生短路限流裝置動作，在20ms 內投入限流電抗器的試驗波形。

　　短路電流僅第一個半波未被限制，設備熱穩定校驗可按限流后選型，動穩定需要注意。

　　參數指標

技術特性	技術指標
重復使用	可以
并聯開關分閘時間	1.5ms
安全性	非常高
燃弧時間	<3
限流時間	<20
應用場合	主變低壓側、發電機出口

　　核心技術

　　分相相控過零開斷技術

　　SS1 雙速分相相控超高速開關能在短路電流首半波過零時選相開斷，大大縮短了真空滅弧室的燃弧時間，提高了投入限流電抗器的時效。

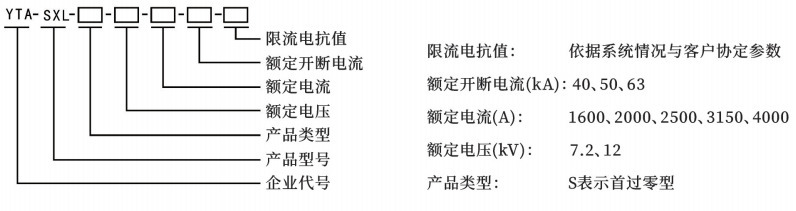

　　產品型號

　　額定參數

技術特性	參數指標
額定電壓(kV)	6/10
額定電流(A)	4000
額定開斷電流(kA)	40
最大開斷電流(kA)	63
進線斷路器
故障判斷時間	<0.5
并聯開關分閘時間	<1.5
首過零限流時間	<20
外形尺寸	120018002300

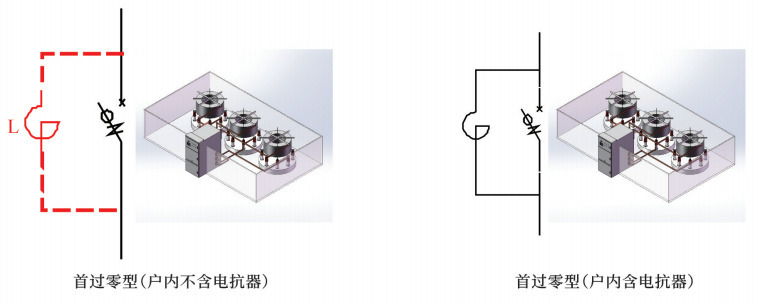

　　雙速限峰限流裝置-首過零型

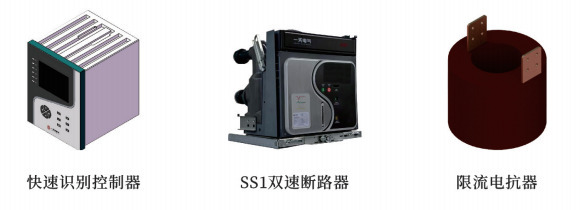

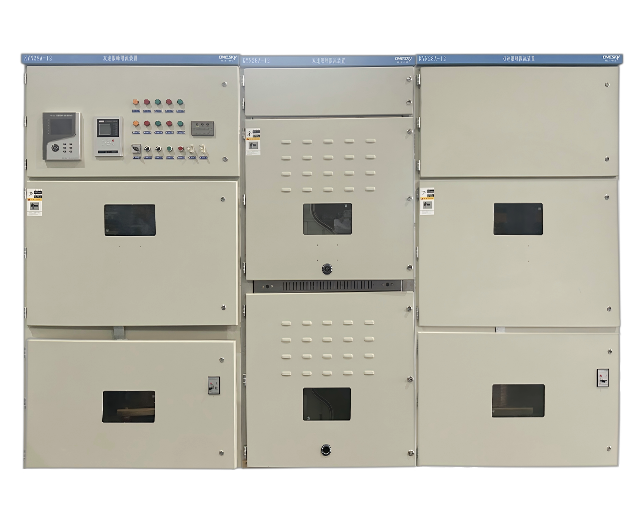

　　核心元件

　　SS1 雙速分相相控超高速真空斷路器

　　雙速斷路器有超高速及常速彈操機構組成，相互冗余保護，分、合閘比單一機構更加可靠，能更可靠分閘投入電抗器，更可靠合閘旁路電抗器，運行更安全。

　　超高速識別控制器

　　控制器CPU 采用基于ARM Cortex-M7高性能處理器，主頻高達528MHz, 運算性能高達3020 CoreMark, 中斷延遲低至20ns; 控制器采用16bit 高性能同步采用模塊，單通道采樣速度最高可達 200ksps; 基于高速高精度采樣和逐點快速算法，最快故障識別時間0.21ms; 記錄故障前后總計30周波數據，并可以通過U盤導出;控制器循環存儲最近200條故障記錄。

　　限流電抗器

　　采用長時干式空心電抗器，投切開關模塊因檢修或動作未復歸合閘，長時電抗器可串聯電源正常運行。

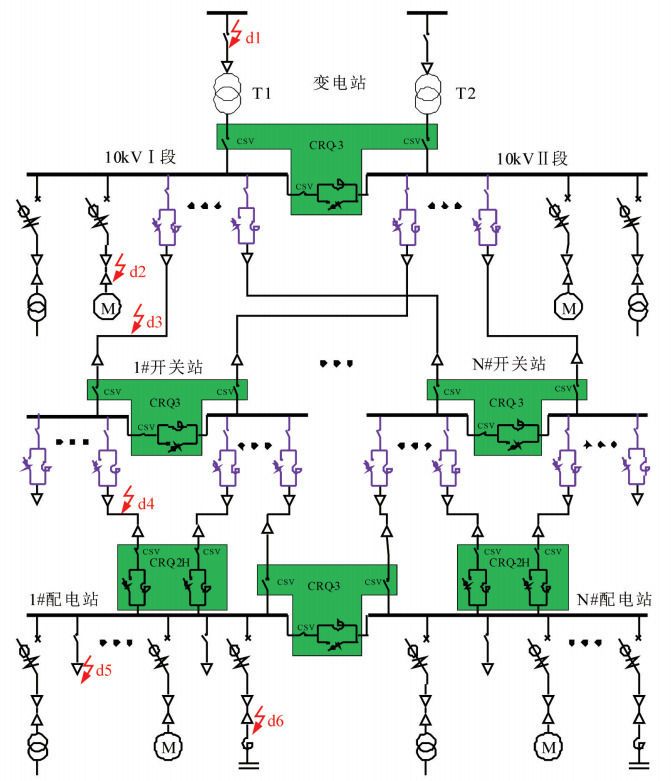

　　3、電壓暫降解決方案

故障點	故障區域	故障位置	故障類型	治理第感	治理設	備注
d1	外網	母線	電源	切換電源	CRQ-3
d2	內網	變電站負載	單負荷	隔離故障	SS1
d3		變電站出線/開關站進線	多負荷	隔離故障/切換進線	SF/CRQ-3
d4		開關站出線/配電站進線	多負荷	隔離故障/切換進線	SF/CRQ-2H	單母互為備用
d5		配電站出線	單負荷	隔離故障	SF
d6		配電站出線	單負荷	隔離故障	SS1
